Já Imaginou ter os mapas das rodovias, estimativa do Volume Médio Diário Anual, localização dos postos de contagem e o Índice de Condição de Superfície – ICS, tudo em uma só ferramenta? Isso tudo já é possível com o VGeo 2.0.

Nessa reportagem com o servidor Luis Tessarolli, que atua no COLEP/CGPLAN/DPP, podemos entender mais sobre os dados que podem ser extraídos deste sistema e como funciona a interface que é cheia de funções e informações interessantes aos usuários, principalmente servidores.

O VGeo é um visualizador de informações geográficas. Um sistema web de dados espaciais que é desenvolvido pela COLEP, Coordenação de Levantamentos para Planejamento, da Coordenação-Geral de Planejamento e Programação de Investimentos – CGPLAN, que elabora, estrutura e mantém a base de dados geográficos do DNIT. As informações ali presentes são disponibilizadas por diversas áreas dentro do DNIT, áreas estas responsáveis por fornecer e atualizar tais informações.

Além do VGeo, a COLEP também desenvolve e mantém uma API (Application Programming Interface). A API pública disponibiliza uma interface para desenvolvedores de sistemas. Essa API é a mesma que possibilitou o desenvolvimento do software do servidor Tiago Moreira MQV – Marcos Quilométricos Virtuais.

O VGeo tem como finalidade atender às demandas pelas informações georreferenciadas de forma interativa. Seu acesso é dado pelo endereço eletrônico https://servicos.dnit.gov.br/vgeo/ ou pelo próprio site do DNIT, no assunto Diretoria de Planejamento e Pesquisas – DPP (https://www.gov.br/dnit/pt-br/assuntos/planejamento-e-pesquisa/dnit-geo).

O VGeo utiliza um servidor web que permite que mapas e informações em uma grande variedade de formatos possam ser disponibilizados em um formato GIS (Sistema de Informação Geográfica-SIG) em uma interface amigável.

Ao acessar o sistema, no ícone esquerdo superior, visualizamos o controle de camadas que podem ser exibidas em tela. É possível modificar o mapa base, adicionar ou remover camadas vetoriais, versionar os dados e também ordenar a ordem de sobreposição das camadas.

O sistema te permite visualizar no item “Rodoviário” as rodovias federais e estaduais, a estimativa do Volume Médio Diário Anual (Modelagem VMDa), a localização dos postos de contagem e o Índice de Condição de Superfície – ICS (Malha ICS).

Outros dados podem ser habilitados ou desabilitados para melhor visualização espacial do usuário, tais como: pontos de Infraestrutura (Aeródromos, Portos, Unidades Descentralizadas – localização das Unidades Locais e Superintendências, Obras de Artes Especiais), dados de Levantamentos, Base Cartográfica, Dados Ambientais e Hidrografia. Esses dados têm como fonte diversas instituições federais (IBGE, ICMBio, IPHAN, INCRA, FUNAI, MMA, ANA).

O servidor Luis Tessarolli nos explica que há uma rotina de atualização dos dados por parte da COLEP e que o usuário deve sempre confrontar com as fontes originais para que não seja feito um uso indiscriminado e desatualizado das informações.  A atualização de informações no VGeo é um procedimento manual e periódico, e durante esse interstício as informações podem ficar levemente defasadas. O VGeo permite uma visualização georreferenciada de várias informações simultâneas, mas que são de diferentes fontes de informação.

Cada dado presente no sistema pode receber tratamentos (filtros por atributos, aparência em tela, exibição de rótulos) e podem ser exportados em diversos formatos (Shapefile, GeoJSON, KML, Excel e CSV) para que o usuário trabalhe com as informações como desejar (Figura 1 ).

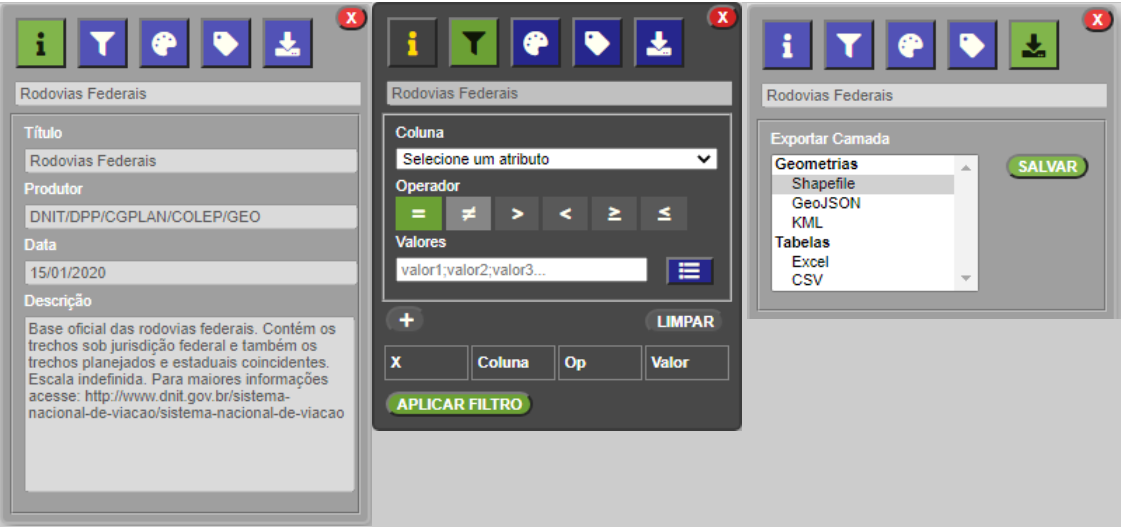

Figura 1 – Opções de camada do VGeo: Metadados, filtros e exportação.

Outra função disponível no segundo ícone esquerdo superior é a geração de mapas, com possibilidade de inserção de imagens, legendas, símbolos, conforme preferência do usuário (Figura 2 ).

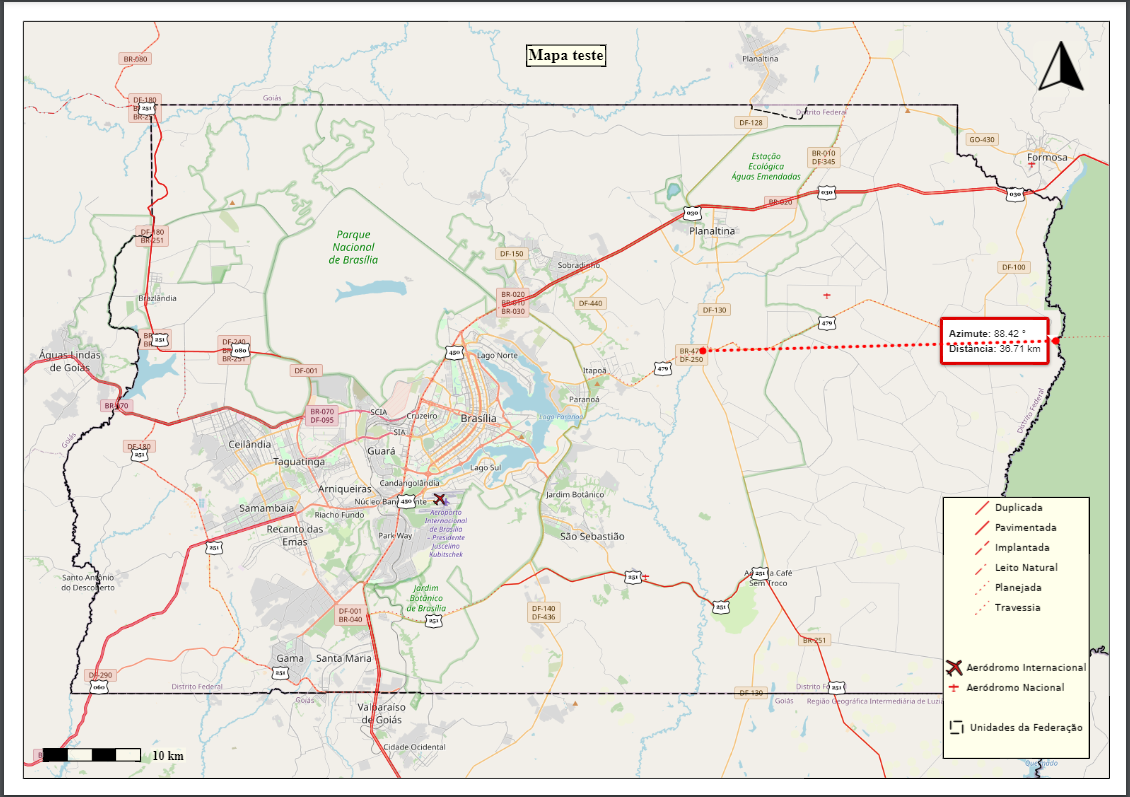

Figura 2 – Mapa gerado e exportado.

No terceiro ícone esquerdo superior, temos a função “Ferramentas”. Ela permite que sejam realizadas buscas nominais aos dados existentes na aplicação, além de delimitação espacial de área desejada, definir a quilometragem de ponto acionado no mapa e coordenadas geográficas deste .

O quarto ícone corresponde as ferramentas de espacialização. Nele é possível gerar trechos e pontos baseados nos marcos quilométricos das rodovias, além de ser possível exportar as feições geradas para uso em softwares SIG externos e também a importação de dados no formato GeoJSON para visualização no VGeo.

No ícone do lado direito superior temos a opção de “Ajuda do VGeo”., com resumos claros sobre as funcionalidades da aplicação

Outras funções estão ainda em desenvolvimento pela COLEP. Outras funcionalidades do sistema serão desenvolvidas como uma área para usuário interno, que possibilitará acesso a camadas restritas, configurar ambientes de trabalho e fazer upload de camadas externas.

É importante ressaltar que devido a migração de sistemas alguns dados ainda estão ausentes nessa nova versão do visualizador, como por exemplo, a camada de Contratos Vinculados ao Trecho. Novos procedimentos estão sendo elaborados para permitir que as diversas coordenações e superintendências do DNIT possam tornar públicos seus dados.

A AEDNIT agradece ao servidor Luis Tessarolli pela explicação e demonstração da interface VGeo e por nos permitir ampliar o conhecimento dos nossos associados às ferramentas que o DNIT dispõe, auxiliando o servidor nas suas atividades diárias.
